Hledačky feromagnetických materiálů
OGF-L

Hledačka feromagnetických materiálů pro použití na zemi OGF-L je přenosný elektronický přístroj, určený ke zjišťování feromagnetických min, leteckých pum, jaderných min, zbraní, munice a ostatních feromagnetických předmětů jako jsou potrubí a kabelové spoje uložené v zemi.

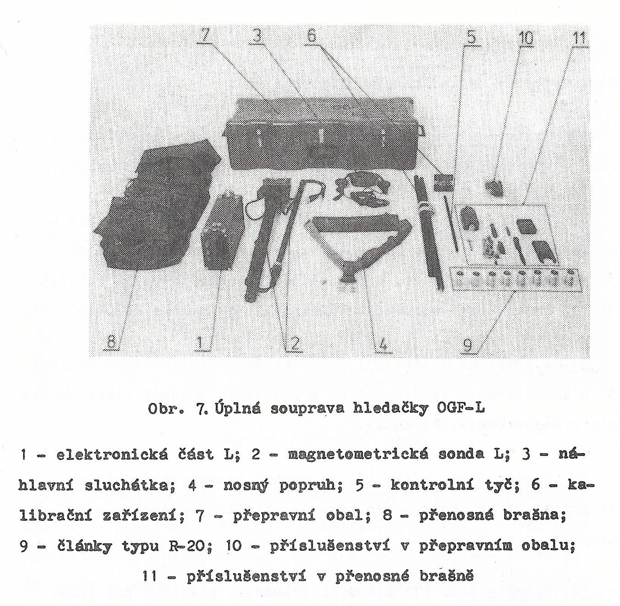

Úplná souprava minové hledačky OGF-L:

- elektronická část L,
- magnetometrická sonda L,
- náhlavní sluchátka,
- nosný popruh,
- kontrolní tyč,
- kalibrační zařízení,
- přepravní obal,
- přenosná brašna,
- 8 článků typu R-20,
- příslušenství v přepravním obalu,
- příslušenství v přenosné brašně.

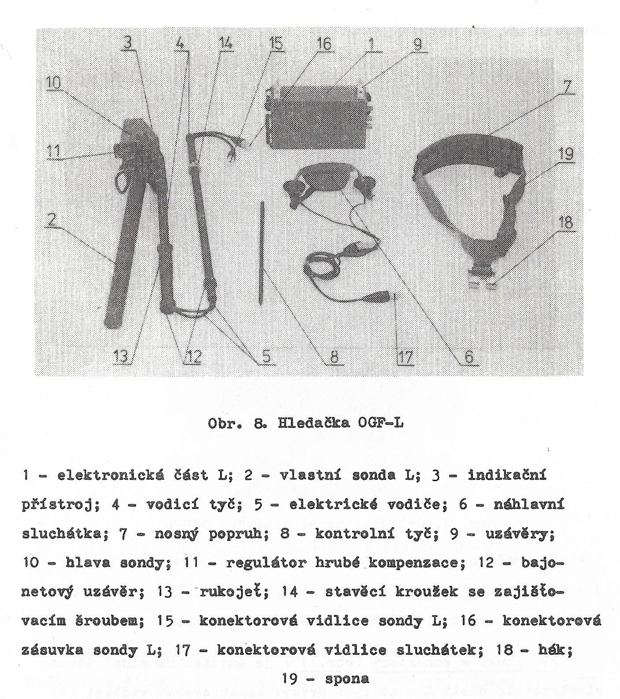

Hlavní části minové hledačky OGF-L:

- elektronická část L s ovládacím panelem a panelem s konektory,
- magnetometrická sonda L, složená z vlastní sondy L, indikačního přístroje, vodící tyče a elektronických vodičů,
- náhlavní sluchátka,
- nosný popruh,
- kontrolní tyč.

Příslušenství v přenosné brašně:

- buzola,
- lanko 3 m dlouhé,
- nástrčkový klíč,
- klíč na doladění sondy,
- šroubovák A 0,4 x 75,
- šroubovák A 1 x 125
- kapesní svítilna,
- vlasový štětec.

Příslušenství v přepravním obalu:

- kroužek O 4 x 2 (8x),
- kroužek O 38 x 2 (5x),
- pryžové víčko k ochraně tlačítek (2x),
- pryžový ochranný kryt (2x),
- ochranný kryt z plastické hmoty (2x),
- prachovka (1x),
- těsnění indikačního přístroje (2x),
- žárovka 6V (2x),
- šroub s rýhovanou hlavou (1x),
- provozní sešit (1x).

Takticko – technická data:

Hmotnost v přepravním obalu 28 kg
Hmotnost vlastní hledačky 7,5 kg
Rozměry v přepravním obalu (d x š x v) 990 x 340 x 280 mm
Lokalizační dosah max. 5 m (dle velikosti a polohy hledaného předmětu)
Provozní napětí 5,35 V
Obsluha 1



Zpracoval Lukáš Doubrava
