PROTITANKOVÉ MINY
| Nástražná mina bakelitová Na-Mi-Ba |
 |
|
Výška: |
247 mm |
|
Průměr: |
196 mm |
|
Hmotnost miny: |
- |
|
Barva pláště: |
Zelená, olivová |
|
Tvar pláště: |
Válcový |
| |
Materiál pláště: |
Plast |
| |
Náplň: |
2,4 kg TNT |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi nebo na povrchu |
| |
Rozněcovač: |
Integrovaný |
| |
Aktivace: |
Tahem za nástražný drát 2,2 kg |
|
| Protitanková mina dřevěná PT-Mi-D |
|
|
Výška: |
140 mm |
| |
Délka: |
320 mm |
|
Šířka: |
230 mm |
|
Hmotnost miny: |
9 kg |
|
Barva pláště: |
Olivová, zelená, hnědá, přírodní |
|
Tvar pláště: |
Obdélníkový |
| |
Materiál pláště: |
Dřevo |
| |
Náplň: |
6 kg TNT + 200 g počinová rozbuška |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
RO-1 (2x) |
| |
Aktivace: |
Tlakem 200 kg |
|
| Protidopravní mina protikorbová PD-Mi-PK |
 |
|
Výška: |
82 mm |
| |
Délka: |
401 mm |
|
Šířka: |
125 mm |
|
Hmotnost miny: |
10,1 kg |
|
Barva pláště: |
Hnědá, zelená, olivová, maskovací |
|
Tvar pláště: |
Obdélníkový |
| |
Materiál pláště: |
Kov |
| |
Náplň: |
8.5 kg TNT/Hexogen |
| |
Účinek: |
5 výbuchem formovaných projektilů (kumulativní efekt) |
| |
Uložení: |
Na podstavci |
| |
Rozněcovač: |
Integrovaný |
| |
Aktivace: |
Nástražným drátem, elektrickou rozbuškou nebo spínačem |
|
| Protitanková mina bakelitová PT-Mi-Ba |
|
|
Výška: |
115 mm |
|
Průměr: |
324 mm |
|
Hmotnost miny: |
7,83 kg |
|
Barva pláště: |
Hnědá |
|
Tvar pláště: |
Diskový |
| |
Materiál pláště: |
Bakelit |
| |
Náplň: |
6 kg TNT + 208 g lisovaného TNT (počinová
rozbuška) |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
RO-7-II |
| |
Aktivace: |
Tlakem 200 kg |
|
| Protitanková mina bakelitová PT-Mi-Ba II |
|
|
Výška: |
135 mm |
| |
Délka: |
395 mm |
|
Šířka: |
230 mm |
|
Hmotnost miny: |
9,6 kg |
|
Barva pláště: |
Hnědá |
|
Tvar pláště: |
Obdélníkový |
| |
Materiál pláště: |
Bakelit |
| |
Náplň: |
6 kg TNT |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
RO-7-II (2x) |
| |
Aktivace: |
Tlakem 200 kg |
|
| Protitanková mina bakelitová PT-Mi-Ba III |
|
|
Výška: |
108 mm |
|
Průměr: |
330 mm |
|
Hmotnost miny: |
9,9 kg |
|
Barva pláště: |
Černá, hnědá, olivová |
|
Tvar pláště: |
Diskový |
| |
Materiál pláště: |
Bakelit |
| |
Náplň: |
7.2 kg litého TNT + 116 g lisovaného
TNT (počinová rozbuška) |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
RO-7-III |
| |
Aktivace: |
Tlakem 200 kg |
|

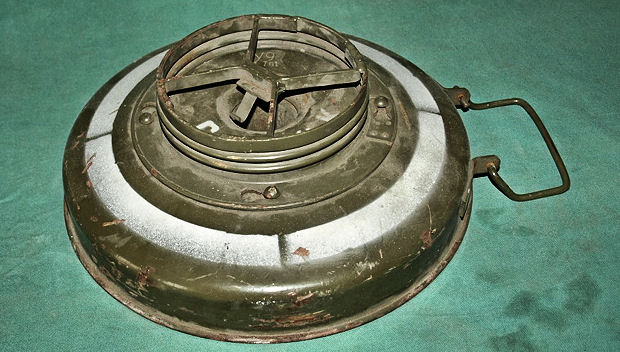

| Protitanková mina kovová PT-Mi-K |
|
|
Výška: |
102 mm |
|
Průměr: |
300 mm |
|
Hmotnost miny: |
9,9 kg |
|
Barva pláště: |
Zelená, olivová |
|
Tvar pláště: |
Diskový |
| |
Materiál pláště: |
Kov |
| |
Náplň: |
5 kg TNT + 180 g Tetryl (počinová rozbuška) |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
RO-5 nebo RO-9 |
| |
Aktivace: |
Tlakem 200 kg |
|
| Protitanková mina kovová PT-Mi-K II |
|
|
Výška: |
106 mm |
|
Průměr: |
300 mm |
|
Hmotnost miny: |
7,4 kg |
|
Barva pláště: |
Olivová + černý marking |
|
Tvar pláště: |
Diskový |
| |
Materiál pláště: |
Kov |
| |
Náplň: |
5 kg TNT + 180 g Tetryl (počinová rozbuška) |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
- |
| |
Aktivace: |
Tlakem |
|
| Protitanková mina univerzální PT-Mi-U |
|
|
Výška: |
120 mm |
|
Průměr: |
317 mm |
|
Hmotnost miny: |
9,4 kg |
|
Barva pláště: |
Zelená, olivová |
|
Tvar pláště: |
Diskový |
| |
Materiál pláště: |
Plast |
| |
Náplň: |
7,1 kg TNT/Hexogen |
| |
Účinek: |
Tlaková vlna |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
- |
| |
Aktivace: |
Tlakem nebo vychýlením nástražného prutu |
|
| Protitanková mina průbojná PT-Mi-P |
|
|
Výška: |
- |
|
Průměr: |
238 mm |
|
Hmotnost miny: |
10 kg |
|
Barva pláště: |
Zelená, olivová |
|
Tvar pláště: |
diskový |
| |
Materiál pláště: |
- |
| |
Náplň: |
5,8 kg TNT |
| |
Účinek: |
Průbojný (kumulativní) účinek |
| |
Uložení: |
V zemi |
| |
Rozněcovač: |
- |
| |
Aktivace: |
- |
|
