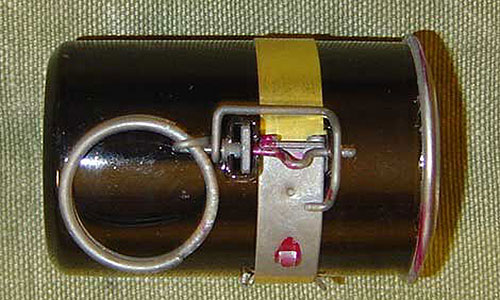

Útočný ruční granát 4 (RG-4)



Výška

84 mm



Průměr těla granátu

53 mm



Hmotnost bez zesilovacího pouzdra

322 g



Hmotnost vč. zesilovacího pouzdra

447 g

  Hmotnost a typ trhaviny  105 g TNT (+5 g Pentrit – počinka)


Smrtící poloměr střepin bez zesilovacího pouzdra

cca 10 m



Smrtící poloměr střepin se zesilovacím pouzdrem

cca 15 m



Princip činnosti
Počet RG v truhlíku

nárazový, akční typ
25 ks

Hlavní části:

  1. tělo granátu
  2. zapalovač
  3. trhavina
  4. dopravní pojistka
  5. vrhová pojistka (páska)
  6. zesilovací pouzdro

Princip činnosti:
- je nutno uchopit granát tak, aby páska vrhové pojistky byla v dlani. Po vyjmutí dopravní pojistky se uvolní konec vrhové pojistky. Granát je nutno házet obloukem (popř. je možno při hodu na menší vzdálenost opatrně pásku vrhové pojistky částečně odmotat – ne však zcela, neboť by v tomto případě nastala exploze již při hodu). Po odmotání a vypadnutí vrhové pojistky jsou obě vnitřní části granátu (jak část s jehlou, tak část s roznětkou) od sebe drženy pouze slabou pružinou. Po nárazu se vlivem setrvačnosti zapíchne jehla do roznětky a nastává exploze (i při dopadu na bok).

Varianty:
RG-4 – ostré provedení; tělo i víčko plechový výlisek (nelze rozebrat); barva černá; šablonace červená, bílá, nebo fialová; dopravní pojistka opatřena plombou;
RG-Šk-4 – školní verze; tělo i víčko plechový výlisek; lze rozebrat (víčko není zapertlované); po mechanické stránce shodné s ostrou variantou, ale bez jakýchkoliv pyrotechnických složí; barva červená; bez markingu
RG-Cv-5 – cvičná verze; tělo i víčko plechový výlisek; lze rozebrat (závitový spoj těla i víčka); obsahuje dýmovou vyměnitelnou slož (patronu), která imituje funkci granátu při dopadu (skrz otvor v ose víčka); barva těla i víčka černá; bez markingu;
