RÁDIOVÁ STANICE VXW-020

Rádiová stanice VXW-020 je určena pro simplexní spojení na kratší vzdálenosti. Podle počtu přidělených kmitočtů může rádiová stanice VXW-020 pracovat na 1 až 3 pracovních kmitočtech a může spolupracovat s ostatními typy radiových stanic základní řady TESLA. Rádiová stanice je plně osazena tranzistory a plošnými spoji a je odolná proti povětrnostním a mechanickým vlivům. Rádiová stanice je vybavena základním i zvláštním příslušenstvím, které rozšiřuje možnosti jejího použití.

Technické údaje
Kmitočtový rozsah:
33 až 35 MHz,
44 až 46 MHz,
73 až 84 MHz,
150 až 174 MHz.
Druh provozu: kmitočtově modulovaná telefonie (F3).
Počet pracovních kmitočtů: 1 až 3. Kanály však musí být poblíž sebe. Maximální odstup se liší v závislosti na pásmu a je od 200kHz do 1MHz.
Odstup vf kanálů: minimálně 25 kHz.
Citlivost přijímače: pro poměr S : Š = 20 dB, je lepší než 1 µV.
Návěstění: kmitočtem 1750 Hz.
Vf výkon vysílače: 200 mW (min. 150mW) na zátěži 75 ohm.
Kmitočtový zdvih: ± 5 kHz.
Nf výkon přijímače: 400 mW.
Rozsah provozních teplot: od —10 °C do 55 °C, rádiová stanice je však provozuschopná až do —25 °C.
Antény a dosah: se svazkovou nebo závěsnou anténou v závislosti na provozních podmínkách, 2 až 4 km.
Napájení: z akumulátorového zdroje o napětí 12 V 225mAh.
Odběr ze zdroje: RX 35-75mA podle NF hlasitosti, TX 65mA
Doba provozu: asi 8 hodin.
Rozměry a hmotnost:
45 x 80 X 220 mm, 1070 g včetně aku.

Složení soupravy
Souprava se skládá:
- z rádiové stanice,
- ze svazkové antény,
- z reproduktoru mikrofonu 150 mW s poutkem pro nošení,
- z indikátoru pro vysílání,
- z akumulátorového zdroje (2 kusy),
- z kapesního zdroje,
- z pohotovostní brašny,
- z řemenů,
- z nabíječe se šňůrou (VYN 001).

obr. schéma a rozložení přijímače

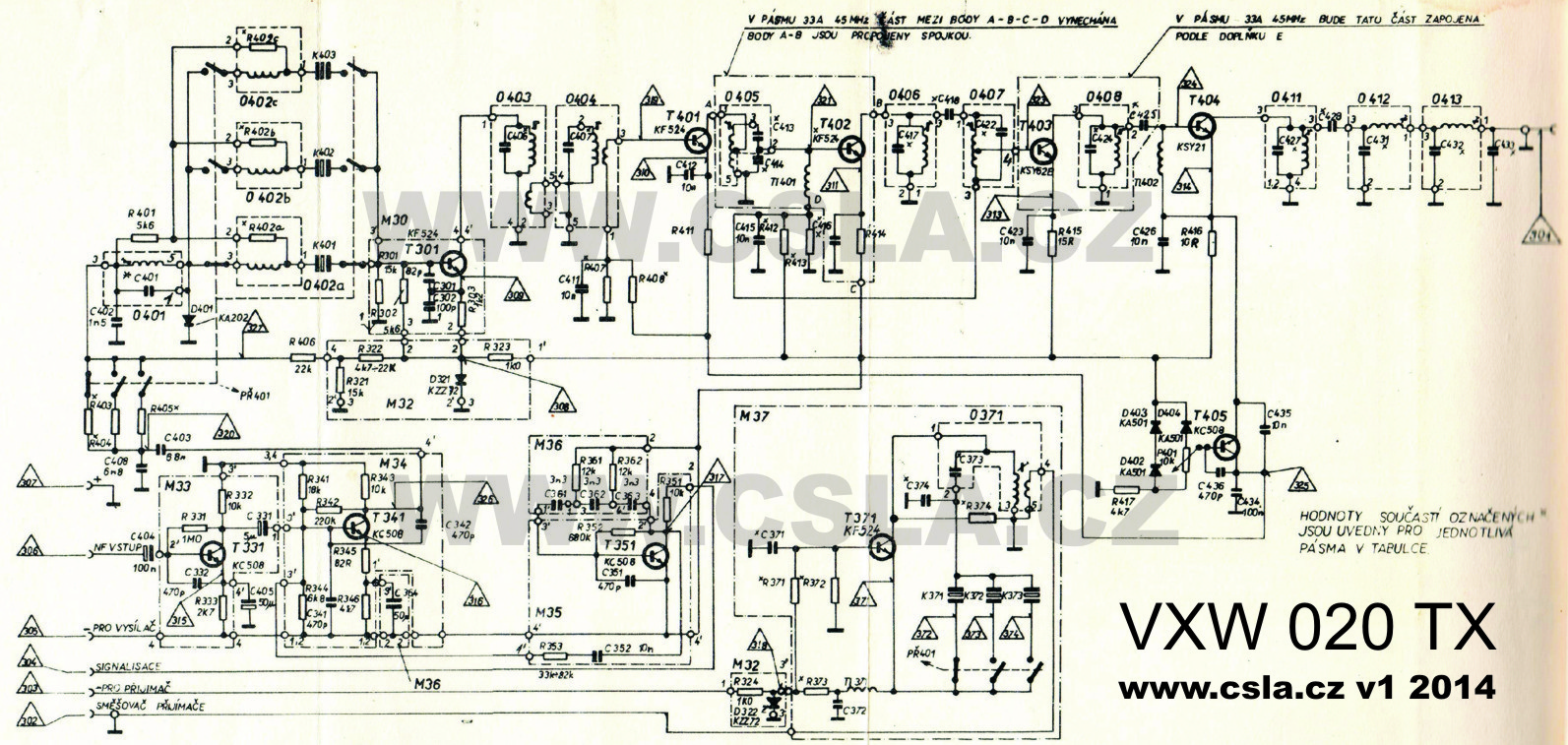

obr. schéma a rozložení vysílače

Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
