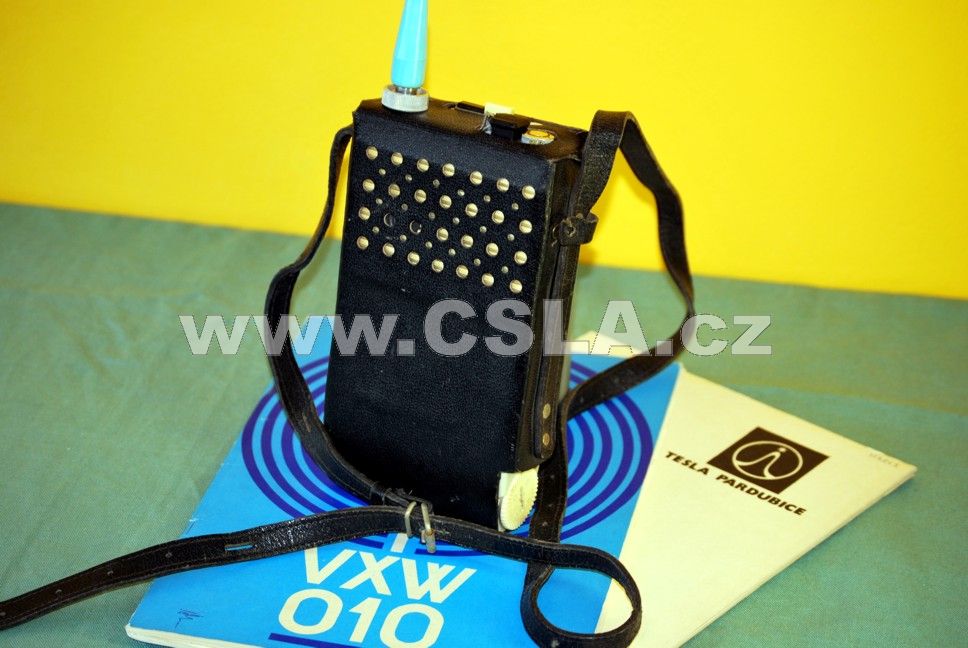

RÁDIOVÁ STANICE VXW-010

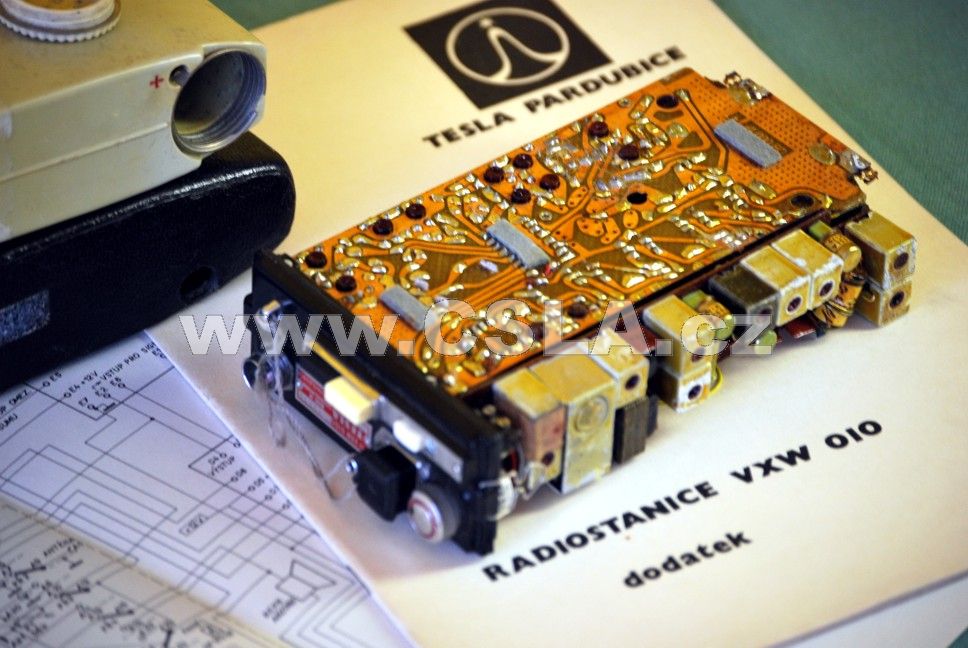

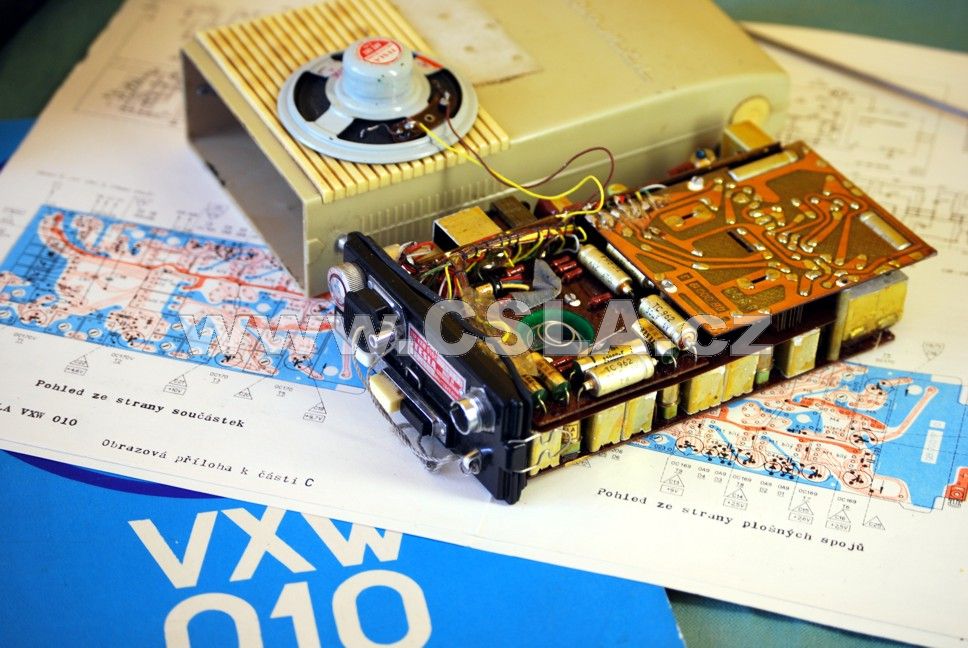

Rádiová stanice VXW-010 je československé výroby, pracuje v pásmu velmikrátkých vln na jednom pevně nastaveném pracovním kmitočtu. Pracuje v rádiové síti s kteroukoli rádiovou stanicí s vypnutou selektivní volbou. Je určena pro simplexní provoz do vzdálenosti 1 až 3 km. Rádiová stanice je plně tranzistorovaná.

Technické údaje
Kmitočtový rozsah v pásmech: 33 až 35; 44 až 46; 73 až 78; 78 až 84 MHz.
Počet pracovních kmitočtů: jeden s odstupem 25 kHz. Druh modulace: kmitočtově modulovaná telefonie (F3). Kmitočtový zdvih: i5 kHz.
Napájení: z akumulátoru NiCd 12 V/225 mAh. Pomocí nabíječe akumulátorů napájeného z elektrovodné sítě 220 V, 50 Hz je možno nabíjet akumulátor i za provozu rádiové stanice.
Doba provozu: maximálně 8 hodin.
Anténa: svazková (ze svazků 5 ocelových drátů) 1 m dlouhá.
Sluchátko: elektromagnetický systém (ALS 202-2VN-A-B 103).

Složení soupravy
Souprava se skládá:
- z vlastní rádiové stanice,

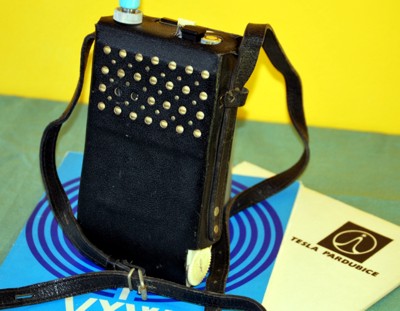

- z koženého pouzdra pro rádiovou stanici,
- ze svorkové antény,
- z kapesního zdroje včetně akumulátoru,
- z přídržného pásku,
- z umělé antény,
- z nabíječe akumulátorů a kabelu,
- z akumulátorové baterie 12 V/225 mA,
- z miniaturních sluchátek s kabelem a držákem,
- z náhradního víčka zdroje. Výběrové příslušenství je složeno:
- z akumulátorového nabíječe pro 10 sad,
- z univerzálního nabíječe,
- z hrdelního mikrofonu,
- ze zkrácené prutové antény,
- ze závěsné antény.

Anténa je svazková, složená ze svazku 5 ocelových drátů. Je řešena tak, aby mechanická délka nepřesáhla 1 m. V patici antény je vestavěn indukční prvek, kterým se anténa elektricky prodlužuje na čtvrtvlnnou délku.

Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
