RÁDIOVÁ STANICE RO-21 Libeň

Rádiová stanice RO-21 Libeň je přenosná krátkovlnná rádiová stanice. Radiostanice je kostruována v plechové sříňce. Stanice je přenášena jedním mužem na zádech a obsluhovací skřínka je umístěna vředu na opasku. Ze zhora se na stanici montoval bakelitový přispůsobovací anténí člen ukončený sklápěcí hlavicí. Stanice umožňuje spojení za pochodu. Jejím technickým pokrokem byla volba kmitočtu směšováním ze třech krystalových oscilátorů.

Přepnáním krystalů se zjednodušila obsluha a přesnost naladění pracovního kmitočtu. Bohužel pro svůj malý VF výkon a malou citlivost se tato stanice v praxi moc neosvědčila a tak brzy skončila její kariéra.

Technické údaje

Kmitočtový rozsah:
2,000 až 2,990 MHz. Dvěmi přepínači lze nastavit 100 krystaly řízených pracovních kmitočtů s odstupem po 10 kHz.

Druh provozu:
-nemodulovaná telegrafie (A1)
-telefonie amplitudovou modulací (A3)

Výkon vysílače: 0,3 W.

Citlivost přijímače:
-nemodulovaná telegrafie (A1) 5 µV
-telefonie amplitudovou modulací (A3) 10 µV

Antény:
- prutová anténa 1,8 m dlouhá
- drátová anténa 9 m s protiváhou

Napájení:
akumulátor 4NKN10 4,8 V 10 Ah (vibrační měnič ZV21 uvnitř stanice)

Doba provozu: 7 hodin při poměru vysílání k příjmu 1 : 3.

Hmotnost:
- skříň stanice 16,6 kg;
- brašna s příslušenstvím 4,4 kg;
- skříňka se záložním akumulátorem 4,4 kg;
- celková váha soupravy je 25,4 kg.

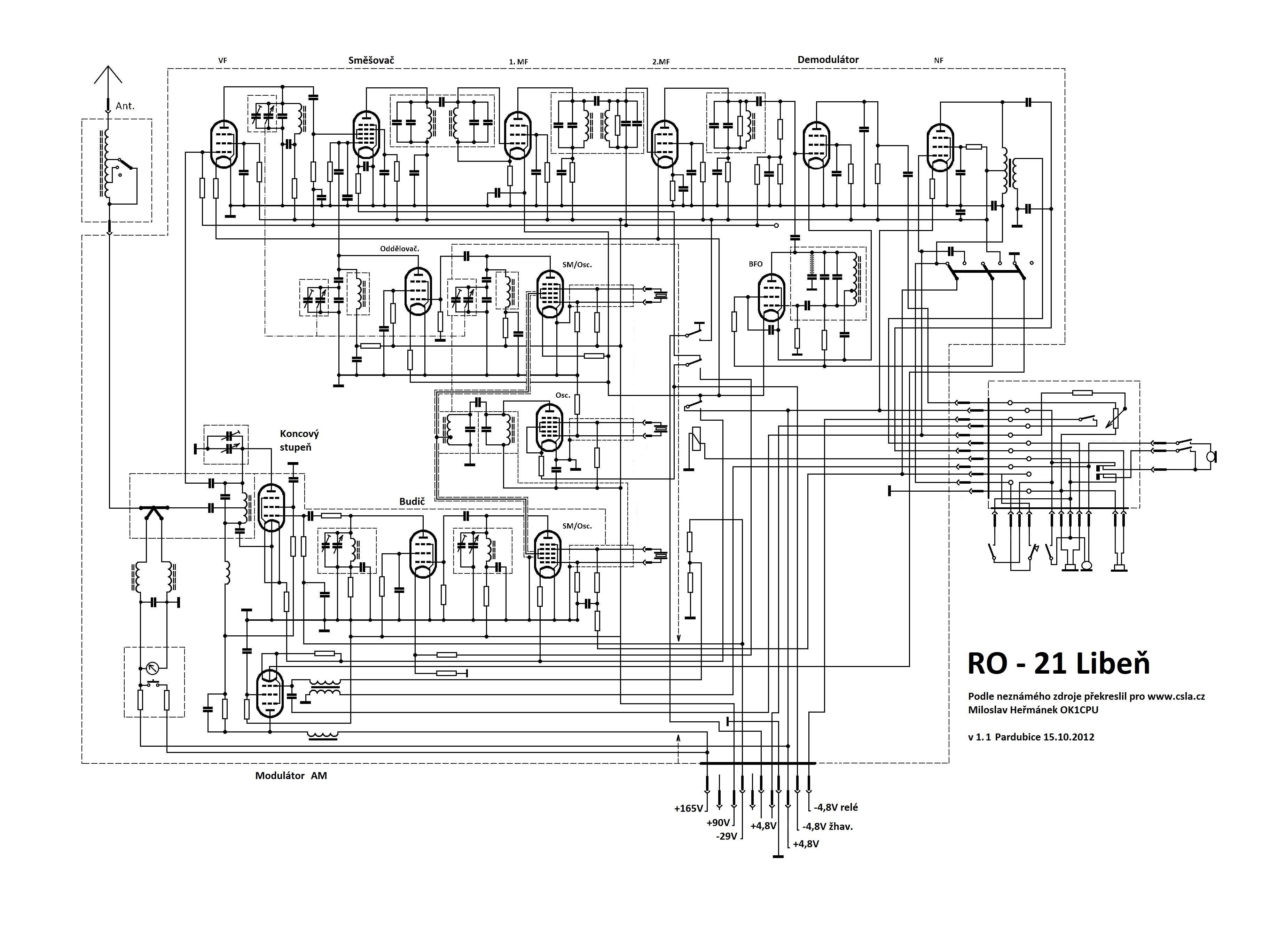

Zjednodušené schéma zapojení:

Miloslav Heřmánek
