RÁDIOVÁ STANICE RF-11

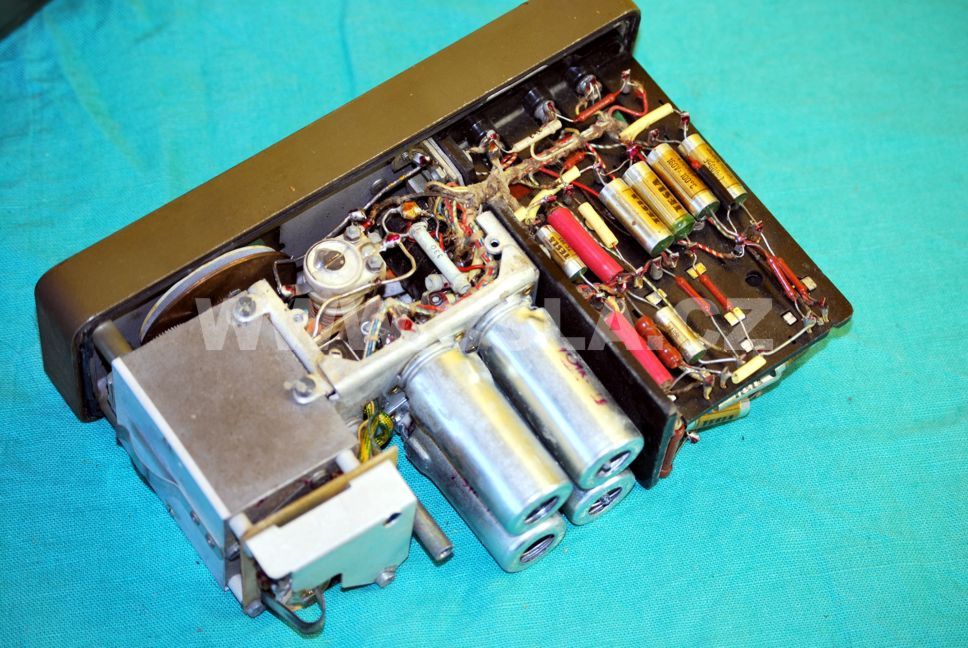

Rádiová stanice RF-11 je přenosná velmi krátkovlnná rádiová stanice, určená pro spojení při chůzi nebo za jízdy. Vyráběla se na přelomu 40. a 50. let podle vzoru německé vysílačky KlFuSpr z 2. světové války.

Rádiová stanice byla vyráběna postupně ve třech základních variantách, s dvěmi rozsahy plynule přeladitelných pracovních kmitočtů. První verze RF-11 a RF-11M pro kmitočty 23 až 28 MHz a verze RF-11M/2 laděná na 48,5 až 51,5 MHz.

Podle konstrukce zapojení obvodů stanice RF-11 byla odvozena později i stanice RM31-50, která byla určená pro tankové jednotky. Civilní verze této stanice měla jeden pevný kmitočet a vyráběla se pod názvem "Orlík".

Druh provozu: amplitudová modulace (A3).
Citlivost: 5 mikrovoltů v celém rozsahu.
Výkon vysílače: 30 mW
Antény a dosah:
- s prutovou anténou při přímé viditelnosti 2 km,
- s drátovou dipólovou anténou 2x3m dlouhou s přívodem 4m dosah 4 km.
Napájení: 3 monočlánky 1,5V a anodová baterie 120V.
Spotřeba: ze zdroje 1,5 V 200mA, z anodové baterie 18 mA.
Doba provozu: 30 hodin při vysílání v poměru 1:4.
Obsluha: jeden radista.
Váha soupravy: 8 kg.

Složení soupravy
Souprava rádiové stanice RF-11 obsahuje:
- rádiovou stanici RF-11,
- zdrojová skřínka,
- kalibrátor RF 11-1,
- nosný popruh,
- náhlavní sluchátka,
- hrdelní mikrofon,
- drátovou anténu na navijáčku,
- prutovou anténu,
- anténní cívku,
- zdroje (3 monočlánky baterie 1,5 V a anodová baterie 120V),
- nahradní součástky.

Kalibrátor RF 11-1
Krystalový kalibrátor se signálem 25MHz se zapojoval mezi zdrojovou skřínku a stanici. Při přepnutí stanice do režimu vysílání a naladění na 25MHz (50MHz u verze M/2)na stupnici, je možné ze sluchátek připojených ke kalibrátoru slyšet interferenční tón v případě, že je stanice rozladěná.
