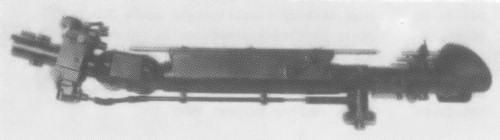

TANKOVÝ ZAMĚŘOVACÍ DALEKOHLED TŠ2B - 22

Tankový zaměřovací dalekohled TŠ2B-22 je určen pro 100 mm tankový kanón D10-T2S na tanku T-55 k zamiřování na pevné i pohyblivé cíle. U některých typů tanku T-55 jsou zaměřovací dalekohledy TŠ2B-32 nebo TŠ2B-32P, které se liší od zaměřovacích dalekohledů TŠ2B-22 pouze ohniskovou destičkou.

Nejdůležitější takticko-technická data:
Zvětšení 3,5x a 7x
Zorné pole 18° a 9°
Průměr výstupní pupily 5,4 a 2,7 mm
Vzdálenost výstupní pupily 26 mm
Nastavení okuláru -5 D
Umožňuje mířenou střelbu do 6800 m
Hmotnost dalekohledu 22 kg
Hmotnost soupravy 36 kg
Rozměry truhlíku 1180x280x260 mm

Přehled úplnosti:
Tankový zaměřovací dalekohled TŠ2A-22 1 ks
Očnice 1 ks
Čelní opěra 1 ks
Montážní klíč 1 ks
Truhlík 1 ks
Utěrka na optiku 1 ks
Žárovka 26 V/0,15 A 6 ks
Pryžová podložka 1 ks
Celuloidové podložka 2 ks
šroub M3x6 3 ks



Zdroj: Děl-51-8 PŘEHLED OPTICKÝCH A MĚŘICKÝCH PŘÍSTROJŮ A POMŮCEK
