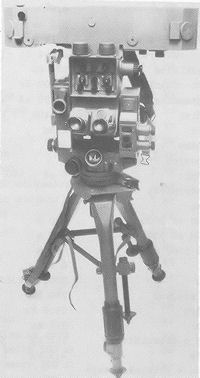

DÁLKOMĚR OEM-2

Dálkoměr OEM-2 se používá k měřeni dálek, úhlů cíli a výbuchů střel při zastřelování, k pozorování bojiště, indikaci infra-světlometů a k určování souřadnic cílů, vlastního stanoviště a prvků bojové sestavy. Používá se také k orientaci do severu magnetického a kilometrového, k zjišíování polárních a pravoúhlých souřadnic a k měření magnetických azimutů.

Nejdůležitější takticko-technická data:

Zvětšení dalekohledu 14x
Zorné pole 4,6°
Průměr výstupní pupily 3,2 mm
Průměr výstupní pupily s clonou 2,14 mm
Možnost zaostření okulárů od -4 do +3 D
Stereoskopická základna 520 mm
Rozsah stranových stupnic 60-00 dc
Rozsah výškové stupnice -4-50 až +4-50 dc
Rozsah měření délek od 400 do 15 000 m
Zvětšení hledáčku 1,8x
Zorné pole hledáčku 35°
Rozsah souřadnicových stupnic převáděče souřadnic 0 až 9 950 m
Přesnost práce převáděče při měřené dálce:
500 až 2000 m ±30 m
2000 až 5000 m ±50 m
nad 5000 m ±60 m
Napájecí napětí 6 V
Rozměry truhlíku 700x700x360 mm
Délka složeného stojanu 740 mm
Hmotnost dálkoměru 25,8 kg
Hmotnost stojanu 9,1 kg
Hmotnost pouzdra s akumulátorem 1,2 kg
Hmotnost nabíječe 2,5 kg
Hmotnost truhlíku s příslušenstvím bez dálkoměru 32,7 kg

Přehled úplnosti:
Dálkoměr OEM-2 1 ks
Ochranný nástavec 2 ks
Očnice 2 ks
Povlak 2 ks
škrabka 1 ks
Stojan 1 ks
Pouzdro akumulátoru 1 ks
Akumulátor NiK 5 ks
Spojovací kabel 1 ks
Truhlík 1 ks
Nabíječ LF/OEM-2 1 ks
Kabel 220 V 1 ks
Kabel 12 V/24 V 1 ks
Kabel L 6 V 1 ks
Kabel F 6 V 1 ks
Voltmetr 1 ks
Světelná výtyčka 1 ks
Bezodporový článek 1 ks
Olovnice 1 ks
Opěrný talíř 5 ks
Upínací řemínek 3 ks
Maskovací popruh 2 ks
Ochranný povlak dálkoměru 1 ks
Ochranný povlak stojanu 1 ks
Hadr na čištění 1 ks
Utěrka na optiku 1 ks
Štětec 1 ks
Vlasový štětec 1 ks
Škrabka 1 ks
Vata 10 g
Olejnička 1 ks
Krabička s tukem 1 ks
Nádoba s mazadlem na pryž 1 ks
Láhev z umělé hmoty 500 ml 1 ks
Láhev z umělé hmoty 250 ml 1 ks
Láhev z umělé hmoty 100 ml 2 ks
Hadr na čištění 2 ks
Štětec 2 ks
Šroubovák A 0,8x120 1 ks
Nástrčkový klíč 1 ks
Imbusový klíč 1 ks
Pouzdro akumulátoru 1 ks
Akumulátor NiK 5 ks v pouzdře
Spojovací kabel 1 ks
Víčko objímky 2 ks
Signální žárovka F 6 V/0,005 A 3 ks
Signální žárovka s objímkou 7 ks
Očnice 2 ks
Ochranný nástavec 1 ks
Vysoušecí vložka 5 ks
Těsnění vysoušecí vložky 5 ks
Záznamník 1 ks



Zdroj: Děl-51-8 PŘEHLED OPTICKÝCH A MĚŘICKÝCH PŘÍSTROŮ A POMŮCEK
