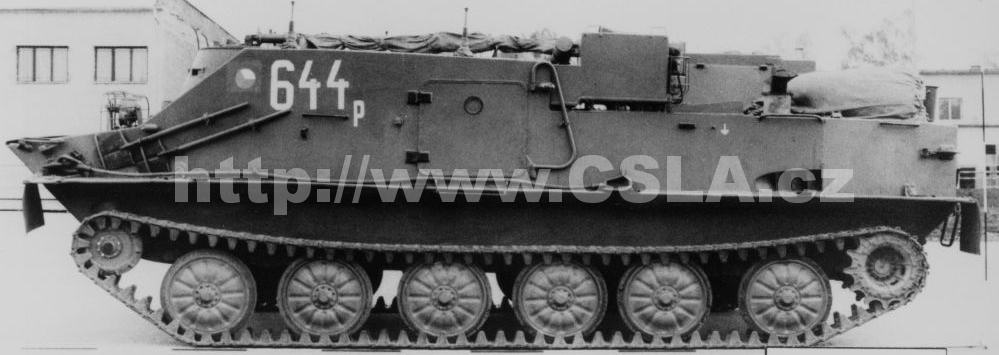

Velitelské stanoviště OT-62/R4MT
OT-62/R4MT je střední pásový obojživelný obrněný transportér s rozšířeným spojovacím zařízením.
Vozidlo je určeno jako bojové obrněné pojízdné velitelské stanoviště pro
zabezpečení velení v rámci mechanizovaných útvarů. Bojový prostor je vybaven jako pracoviště velitele, jeho štábu a obsluhy. Jsou v něm rozmístěny: sklápěcí stůl pro práci štábu, stolek se sedačkou pro velitele vozidla, sedačky pro velitele, důstojníky, dva radisty a jedna volná sedačka, dále jsou v bojovém prostoru zabudovány rádiové stanice, utajovač, rádiový, telefonní a linkový přepojovač, anténní systémy, napájecí zdroje a další zařízení,

TAKTICKO-TECHNICKÁ DATA
odlišná od TTD základního typu |
| |
Osádka |
6 osob |
| |
VÝZBROJ |
|
| |
Výzbroj osádky |
|
| |
ELEKTRICKÉ ZAŘÍZENÍ |
|
| |
Rádiová stanice |
|
| |
Značka |
R-1H |
| |
- dosah - při provozu za jízdy
anténa3,4m |
35 km |
| |
- dosah - při provozu na místě
anténa 10 m |
60 km |
| |
Značka |
R-138 |
| |
- dosah - při provozu za jízdy
tyčová anténa |
15 km |
| |
- dosah - při provozu na místě
všesměrová anténa |
20 km |
| |
Značka |
R-130M |
| |
- dosah - tyčová anténa 4 m, den/noc |
50/20 km |
| |
- tyčová anténa 10 m, den/noc |
75/75 km |
| |
- dipól, den/noc |
350/350 km |
| |
Značka |
RF-10 |
| |
- dosah - prutová anténa 0,5 m |
1 km |
| |
- prutová anténa 1,5 m |
5 km |
| |
- směrová anténa |
20 km |
| |
Zařízení pro selektivní vyzvánění |
pro práci ve čtyřech rádiových
sítích |
| |
- značka |
R-012 |
| |
Rádiový přepojovač |
|
| |
Linkový přepojovač |
|
| |
Telefonní přepojovač TU UR |
|
| |
Telefonní přístroj TA-57 |
|
| |
Utajovací zařízení T-219 |
|
| |
Ovládací panel PU-1 |
|
| |
Kódovací zařízení M-125 |
|
| |
Bleskojistková svorkovnice BS 20U |
|
| |
Kukly a mikrotelefonní soupravy |
|
| |
Síťový zdroj |
k připojení k veřejné síti
220 V, 50 Hz při provozu na
místě |
| |
- vstupní napětí |
220 V, 50 Hz |
| |
- napájecí stejnosměrné napětí |
24 V |
| |
- nabíjecí napětí |
28,8 V |
| |
Rozvaděč 24 V |
|
| |
Nabíjecí soustrojí |
benzínový dvoutaktní motor
s dynamem určený k nabíjení akumulátorů v polních podmínkách |
| |
- značka |
NS 1250 |
| |
- stejnosměrné svorkové napětí |
31 V |
| |
- výkon |
1 250 W |
| |
Antény |
|
Zdroj: Hlavní takticko-technická data tankové a automobilní techniky ČSLA
